चुकीच्या स्क्रू बॅरलची किंमत उजव्यापेक्षा जास्त का आहे
तुमच्या पॉलिमरशी जुळणारे स्क्रू बॅरल जोरात निकामी होत नाही. ते हळूहळू अपयशी ठरते. आउटपुट स्पेसच्या खाली वाहते. वितळण्याची गुणवत्ता खालावते. काळे डाग अशा उत्पादनामध्ये दिसतात जे स्वच्छ चालत असत. सहा महिन्यांनंतर, देखभाल कार्यसंघ तीन वर्षे टिकणारा स्क्रू काढतो.
दसिंगल स्क्रू बॅरल वि ट्विन स्क्रू बॅरलनिर्णय हे सर्व चालवतो. ते बरोबर मिळवा आणि मशीन वर्षानुवर्षे चालते. ते चुकीचे समजा आणि तुम्ही रिजेक्ट, डाउनटाइम आणि रिप्लेसमेंटमध्ये पैसे द्याल ज्यासाठी तुम्ही बजेट केले नाही.
दोन प्रश्न निवडीचे निराकरण करतात.आपण कोणत्या सामग्रीवर प्रक्रिया करत आहात?आणिवितळण्याला ते मरण्याआधी काय बनण्याची गरज आहे?बाकी सर्व काही — L/D प्रमाण, फ्लाइट डेप्थ, बॅरल मिश्र धातु — त्या दोन उत्तरांचे अनुसरण करते.
हे मार्गदर्शिका तुम्हाला दोन्ही गोष्टींमधून मार्गदर्शन करते, तुम्हाला बहुतेक लेख सोडलेले तपशील क्रमांक देते आणि योग्य भाग उद्धृत करण्यासाठी स्क्रू बॅरल उत्पादकाला तुमच्याकडून नेमके काय हवे आहे ते दाखवते.
सिंगल स्क्रू बॅरल म्हणजे काय?
एका स्क्रू बॅरलमध्ये गरम झालेल्या बोअरमध्ये एक फिरणारा स्क्रू असतो. स्क्रू पॉलिमरला घर्षणाने पुढे खेचते — पेलेट्स बॅरलच्या भिंतीला स्क्रू रूट पकडण्यापेक्षा जास्त घट्ट पकडतात, त्यामुळे सामग्री जागी फिरण्याऐवजी डायच्या दिशेने सरकते.
स्क्रू तीन झोनमध्ये त्याचे काम करतो.
फीड झोन.खोल उड्डाणे हॉपरमधून घन गोळ्या देतात. येथे फ्लाइटची खोली उदार राहते — सामग्री अजूनही घन आहे आणि व्हॉल्यूम आवश्यक आहे.
कॉम्प्रेशन झोन.फ्लाइटची खोली कमी होते. पॉलिमर कॉम्पॅक्ट होतो, गरम बॅरलच्या भिंतीवर वितळतो आणि स्वतःच्या विरूद्ध कातरतो. बहुतेक वितळणे येथे होते.
मीटरिंग झोन.उथळ उड्डाणे डायमध्ये स्थिर दाबाने एकसमान वितळतात. मिसळण्यापेक्षा सुसंगतता महत्त्वाची असते.
मुख्य तपशील
| पॅरामीटर | ठराविक श्रेणी |
|---|---|
| एल/डी गुणोत्तर | 20:1 ते 36:1 (25:1 ते 33:1 बहुतेक काम कव्हर करते) |
| बोर व्यास | Ø14 मिमी ते Ø500 मिमी |
| कामाची लांबी | 10,000 मिमी पर्यंत |
| बेस स्टील | 38CrMoAlA (1.8509), 34CrAlNi7, 42CrMo |
| नायट्राइडिंग खोली | 0.4 - 0.7 मिमी |
| पृष्ठभाग उग्रपणा | Ra 0.4 µm |
| सरळपणा | 0.015 मिमी |
जेथे सिंगल स्क्रू जिंकतात
साधी रचना. कमी पोशाख गुण. कमी खर्च. सोपे ऑपरेटर प्रशिक्षण. 400 kg/h वर क्लीन PE चालणारे सिंगल स्क्रू एक्सट्रूडर बॅरल हे एक मशीन आहे जे तुम्ही एका आठवड्यात नवीन भाड्याने चालवायला शिकवू शकता.
एकसंध सामग्रीसाठी आउटपुट दर मजबूत आहे. स्क्रू प्रेशर चांगले बनवते, जे पाईप मरण्यासाठी महत्त्वाचे असते आणि शीट मरते ज्यांना डोक्यावर स्थिर दाब आवश्यक असतो. देखभाल सरळ आहे: स्क्रू खेचा, स्वच्छ करा, मोजा, परत ठेवा.
जेथे एकल स्क्रू कमी पडतात
मिक्सिंग क्षमता मर्यादित आहे — आणि ही कठोर कमाल मर्यादा आहे. एकच स्क्रू पॉलिमरला एका चॅनेलच्या खाली हलवते जेथे बॅरलच्या भिंतीवर शिअर रेट शिखरावर पोहोचतो आणि स्क्रू रूटवर शून्याच्या जवळपास खाली येतो. हाय-शिअर मिक्सिंग झोन तुम्हाला आउटपुट खर्च करतात आणि वितळलेले तापमान वाढवतात, त्यामुळे तुम्ही त्यापैकी बरेच स्टॅक करू शकत नाही.
सिंगल स्क्रू एग्लोमेरेट्स खंडित करू शकत नाहीत. ते ग्लास फायबर समान रीतीने पसरवू शकत नाहीत. ते कार्यक्षमतेने विध्वंसक करू शकत नाहीत. मॅडॉक किंवा अननस मिक्सर सारख्या घटकांचे मिश्रण मदत करतात, परंतु ते आर्किटेक्चरचे लक्षण मानतात, वास्तुकलाच नाही.
ईजेएस तयार करतेएक्सट्रूडर स्क्रू बॅरल्सØ14-500 mm श्रेणीमध्ये नायट्राइड आणि द्विधातू बांधकाम, ग्राहकांच्या रेखांकनासाठी तयार केलेले किंवा मशीन मॉडेलमधून रिव्हर्स-इंजिनियर केलेले.
ट्विन स्क्रू बॅरल म्हणजे काय?
एका ट्विन स्क्रू बॅरलमध्ये आकृती-आठ बोअरमध्ये दोन इंटरमेशिंग स्क्रू असतात. स्क्रू एकमेकांमध्ये वारंवार सामग्री हस्तांतरित करतात. हे हस्तांतरण संपूर्ण बिंदू आहे — ते मोठ्या प्रमाणात शिजवल्याशिवाय, मशीनला एका वेळी वितळण्याच्या छोट्या अंशावर तीव्र कातरणे लावू देते.
कोणतीही स्क्रू भूमिती बनावट होऊ शकत नाही अशा प्रकारे यंत्रणा एकल स्क्रूपासून जुळे स्क्रू वेगळे करते. ड्रॅग फ्लोऐवजी पॉझिटिव्ह डिस्प्लेसमेंटद्वारे मटेरियल हलवते, याचा अर्थ मशीन पावडर, फ्लेक्स आणि अनियमित फीड हाताळते ज्यामुळे एकाच स्क्रूची उपासमार होईल.
दोन कुटुंबांचे वर्चस्व आहे.
समांतर ट्विन स्क्रू बॅरल
स्थिर व्यासाचे दोन स्क्रू एका सरळ बोअरच्या बाजूला शेजारी चालतात. को-रोटेटिंग डिझाईन्स कंपाउंडिंगवर वर्चस्व गाजवतात; काउंटर-रोटेटिंग डिझाईन्स विशिष्ट प्रोफाइल ऍप्लिकेशन्समध्ये दिसतात.
| पॅरामीटर | ठराविक श्रेणी |
|---|---|
| एल/डी गुणोत्तर | 32:1 ते 52:1 (40:1 कंपाउंडिंगमध्ये सामान्य) |
| बोर व्यास | Ø20 मिमी ते Ø250 मिमी |
| स्क्रू घटक स्टील | W6Mo5Cr4V2 (हाय-स्पीड स्टील M2), 38CrMoAlA |
| बॅरल विभाग स्टील | 40Cr, 38CrMoAlA, SKD61 |
| टॉर्क | उच्च - मिक्सिंगची मागणी असलेला भार शाफ्ट्स वाहून नेतात |
समांतर जुळे मॉड्यूलर चालतात. घटक पोचवणे, ब्लॉक्स मिक्स करणे आणि घटक मिसळणे या प्रक्रियेसाठी आवश्यक असलेल्या क्रमाने स्प्लिंड शाफ्टवर सरकते. सूत्रीकरण बदला, घटक क्रम बदला. त्या लवचिकतेमुळे कंपाउंडर त्यांच्या भोवती रेषा तयार करतात.
यासाठी सर्वोत्तम:कंपाउंडिंग, मास्टरबॅच, ग्लास-फायबर प्रबलित संयुगे, खनिजांनी भरलेले पॉलिमर, रिऍक्टिव्ह एक्सट्रुजन, डिव्होलाटिलायझेशन.
ईजेएस तयार करतोसमांतर ट्विन स्क्रू बॅरल्सØ20 ते Ø250 मिमी पर्यंत, 10 मीटर पर्यंत कार्यरत लांबी.
शंकूच्या आकाराचे ट्विन स्क्रू बॅरल
दोन टॅपर्ड स्क्रू फीडच्या शेवटी एकत्र बसतात आणि डायच्या दिशेने पसरतात. फीडपासून डिस्चार्जपर्यंत व्यास कमी होतो — 65/132, उदाहरणार्थ, 65 मिमी आणि फीडच्या शेवटी 132 मिमी.
| पॅरामीटर | ठराविक श्रेणी |
|---|---|
| आकार पदनाम | 30/70 ते 188/330 |
| सामान्य आकार | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| रोटेशन | काउंटर-फिरते |
| स्क्रू गती | कमी — उष्णता-संवेदनशील पॉलिमरवर सौम्य |
टेपर वास्तविक काम करतो. फीडच्या शेवटी मोठ्या उड्डाणे सहजपणे पावडर पकडतात — PVC कोरड्या मिश्रणासाठी गंभीर, जे एकल स्क्रू फीड करण्यासाठी संघर्ष करतात. जसजसा व्यास डायच्या दिशेने संकुचित होत जातो, तसतसे उच्च कातरण न करता सामग्री कॉम्पॅक्ट आणि दाब बनते आणि समांतर जुळे तयार होतात.
ती सौम्यता हेच कारण आहे की कठोर पीव्हीसी शंकूच्या आकाराच्या जुळ्यावर आहे. पीव्हीसी जास्त गरम झाल्यावर हायड्रोजन क्लोराईड सोडते. कातरणे उष्णता निर्माण करते. एक शंकूच्या आकाराचे जुळे हळू हळू वळते, कमी कातरते आणि स्टॅबिलायझर पॅकेज संपण्यापूर्वी सामग्री मरते.
यासाठी सर्वोत्तम:कठोर पीव्हीसी पाईप, पीव्हीसी प्रोफाइल आणि विंडो फ्रेम्स, डब्ल्यूपीसी (लाकूड-प्लास्टिक संमिश्र), पीव्हीसी शीट.
EJS निर्मितीशंकूच्या आकाराचे दुहेरी स्क्रू बॅरल्स30/70 ते 188/330 श्रेणीमध्ये, आणि जलद वितरणासाठी अर्ध-तयार स्टॉक म्हणून 55/110 आणि 65/132 धारण करते.
हेड-टू-हेड तुलना सारणी
| वैशिष्ट्य | सिंगल स्क्रू बॅरल | समांतर ट्विन स्क्रू | शंकूच्या आकाराचा ट्विन स्क्रू |
|---|---|---|---|
| स्क्रूची संख्या | 1 | 2 | 2 (टॅपर्ड) |
| स्क्रू रोटेशन | एकच दिशा | सह- किंवा काउंटर-रोटिंग | काउंटर-फिरते |
| ठराविक L/D प्रमाण | 20:1 - 36:1 | ३२:१ – ५२:१ | टेपर भूमितीद्वारे निश्चित केले |
| मिक्सिंग क्षमता | मर्यादित | उत्कृष्ट (वितरक + वितरणात्मक) | मध्यम, सौम्य |
| कातरणे बल | मध्यम, अनियंत्रित | उच्च, अचूकपणे ट्यून करण्यायोग्य | कमी, मुद्दाम |
| फीड फॉर्म | गोळ्या | गोळ्या, पावडर, फ्लेक, फायबर | पावडर आणि कोरडे मिश्रण |
| सर्वोत्तम साहित्य | PE, PP, PS, ABS, HDPE | भरलेले संयुगे, मास्टरबॅच, GF नायलॉन | कठोर पीव्हीसी, डब्ल्यूपीसी |
| आउटपुट दर | एकसंध वितळण्यासाठी उच्च | उच्च, मिक्सिंग काम समाविष्ट आहे | मध्यम |
| देखभाल जटिलता | कमी | उच्च (मॉड्युलर घटक) | मध्यम |
| सापेक्ष बॅरल खर्च | 1.0× | ३–५× | 2–4× |
| ठराविक अनुप्रयोग | पाईप, फिल्म, शीट, केबल | कंपाउंडिंग, मास्टरबॅच | पीव्हीसी पाईप, प्रोफाइल, डब्ल्यूपीसी |
कोणत्या अनुप्रयोगांना सिंगल स्क्रू बॅरलची आवश्यकता आहे?
जेव्हा सामग्री तयार होते तेव्हा एकल स्क्रू बॅरल त्याचे स्थान मिळवते. पॉलिमर आधीच मिश्रित आहे. गोळ्या एकसमान असतात. तुमचे काम त्यांना स्वच्छपणे वितळणे आणि स्थिर दाबाने त्यांना मरून ढकलणे आहे.
तुम्ही कधीही वापरत नसलेल्या ट्विन स्क्रू मिक्सिंग क्षमतेसाठी पैसे देणे हे एक्स्ट्रुजन प्रोक्योरमेंटमधील सर्वात सामान्य खर्च आहे.
| अर्ज | शिफारस केलेले स्क्रू प्रकार | का |
|---|---|---|
| पाईप एक्सट्रूजन (पीई, पीपी, एचडीपीई) | सिंगल स्क्रू | पूर्व-कंपाऊंड गोळ्या; आउटपुट सुसंगतता बीट्स मिक्सिंग |
| फिल्म उडवणे (LDPE, LLDPE, HDPE) | सिंगल स्क्रू | स्थिर दाबाने एकसमान वितळणे; मिश्रणाची मागणी नाही |
| शीट एक्सट्रूजन (ABS, PS, PP) | सिंगल स्क्रू | मानक अनाकार प्रक्रिया; दबाव निर्माण करण्याच्या बाबी |
| केबल आवरण | सिंगल स्क्रू | कंपाऊंड तयार झाले; मितीय नियंत्रण प्राधान्य आहे |
| ब्लो मोल्डिंग | सिंगल स्क्रू | वितळण्याची गुणवत्ता आणि शॉट सुसंगतता, चक्रवाढ नाही |
| इंजेक्शन मोल्डिंग | सिंगल स्क्रू (परस्पर) | विभक्त श्रेणी - स्क्रू प्लंगर म्हणून देखील कार्य करते |
इंजेक्शन स्क्रू एक टीप पात्र आहेत. ते फिरतातआणिस्लाइड करा, त्यामुळे त्यांच्याकडे स्क्रू-टिप असेंब्ली असते — टीप, नॉन-रिटर्न व्हॉल्व्ह, चेक रिंग — जे एक्सट्रूजन स्क्रूमध्ये कधीच नसते. बॅरल एक-स्क्रू बोअर आहे, परंतु हार्डवेअर ही स्वतःची शिस्त आहे.
कोणत्या अनुप्रयोगांना ट्विन स्क्रू बॅरल आवश्यक आहे?
वितळणे आवश्यक आहे तेव्हा एक दुहेरी स्क्रू बंदुकीची नळी आवश्यक होतेबदलले, फक्त वितळलेले नाही.
कठोर पीव्हीसी पाईप आणि प्रोफाइल.पीव्हीसी एक्झोथर्मिकली खराब होते आणि एचसीएल सोडते. एकच स्क्रू अनियंत्रित शीअर उष्णता निर्माण करतो ज्यामुळे त्या प्रतिक्रियेला गती मिळते. कठोर पीव्हीसी कोरड्या पावडरच्या मिश्रणाच्या रूपात येते, जे एकच स्क्रू खराबपणे फीड करते. एक शंकूच्या आकाराचे ट्विन स्क्रू बॅरल पावडर फीड करते, ते हळूवारपणे कॉम्पॅक्ट करते आणि कमी कातरताना ते वितरित करते. एका स्क्रूवर कठोर PVC चालवल्याने खराब होणे, काळे ठिपके आणि खराब पृष्ठभाग समाप्त होते.
कंपाउंडिंग आणि मास्टरबॅच.विखुरलेले मिश्रण एकत्रितपणे वेगळे करते. स्क्रूवर टिकून राहणारा एक रंगद्रव्य समूह तुमच्या ग्राहकाच्या भागामध्ये एक स्ट्रीक म्हणून दिसून येतो. समांतर जुळ्यांमध्ये नीडिंग ब्लॉक्स त्या समूहांना तोडण्यासाठी आवश्यक कातरणे लावतात; एकच स्क्रू चॅनेल करू शकत नाही.
ग्लास फायबर, कॅल्शियम कार्बोनेट आणि तालक-भरलेले संयुगे.फिलरने समान रीतीने वितरीत केले पाहिजे आणि — ग्लास फायबरसाठी — फायबरची लांबी टिकवून ठेवा. समांतर जुळे तुम्हाला स्क्रूच्या बाजूने मिक्सिंगची तीव्रता अचूकपणे ठेवू देतात, साइड-फीडर्स जे फायबर लांबीचे संरक्षण करण्यासाठी मेल्टिंग झोनच्या डाउनस्ट्रीममध्ये फायबरचा परिचय देतात.
प्रतिक्रियात्मक एक्सट्रूजन.ग्राफ्टिंग, चेन एक्स्टेंशन आणि क्रॉस-लिंकिंगसाठी नियंत्रित निवास वेळ आणि तीव्र मिश्रण आवश्यक आहे. ट्विन स्क्रू दोन्ही वितरित करतात कारण घटक ऑर्डर निवासस्थान-वेळ वितरण सेट करते.
देवोव्होलायझेशन.ओलावा, सॉल्व्हेंट किंवा मोनोमर काढून टाकण्यासाठी एक वेंटेड विभाग आवश्यक आहे जेथे वितळणे व्हॅक्यूम अंतर्गत पातळ पसरते. दुहेरी स्क्रू त्या पृष्ठभागाचे नूतनीकरण तयार करतात; सिंगल स्क्रू हे अवघडपणे व्यवस्थापित करतात.
WPC (लाकूड-प्लास्टिक संमिश्र).लाकडाचे पीठ अपघर्षक, उष्णता-संवेदनशील आणि पावडरसारखे खाद्य असते. शंकूच्या आकाराची जुळी मुले खाद्य हाताळतात आणि लाकूड जळू नये म्हणून कातरणे पुरेसे कमी ठेवतात.
मटेरियल गाइड - तुम्ही कोणते पॉलिमर चालवत आहात?
| पॉलिमर | शिफारस केलेले स्क्रू प्रकार | कारण |
|---|---|---|
| PVC (कडक / uPVC) | शंकूच्या आकाराचे जुळे | उष्णता-संवेदनशील; पावडर फीड; सौम्य कातरणे आवश्यक आहे |
| पीव्हीसी (लवचिक) | शंकूच्या आकाराचे किंवा समांतर जुळे | प्लॅस्टिकायझर सामग्री कातरणे संवेदनशीलता कमी करते |
| पीई / पीपी / एचडीपीई | सिंगल स्क्रू | एकसंध वितळणे, सरळ प्रक्रिया |
| ABS/PS/PC | सिंगल स्क्रू | मानक अनाकार प्रक्रिया |
| काचेने भरलेले नायलॉन | समांतर जुळे | उच्च मिश्रण मागणी; फायबर-लांबी नियंत्रण |
| मास्टरबॅच / एकाग्रता | समांतर जुळे | डिस्पेरसिव्ह मिक्सिंग हे संपूर्ण उत्पादन आहे |
| CaCO₃ भरलेले पॉलीओलेफिन | समांतर जुळे | फिलर फैलाव; घर्षण प्रतिकार आवश्यक |
| रबर संयुगे | सिंगल स्क्रू (रबर भूमिती) | पिन बॅरल आणि कोल्ड-फीड डिझाइन, स्वतःची श्रेणी |
| WPC | शंकूच्या आकाराचे जुळे | अपघर्षक, उष्णता-संवेदनशील, पावडरसारखे खाद्य |
| पीईटी (बाटली ते बाटली) | जुळे (हवादार) | ओलावा आणि IV नियंत्रणासाठी डेव्होलिटायझेशन |
| पीईटी (पत्रक, वाळलेल्या) | सिंगल स्क्रू | आधीच वाळलेल्या गोळ्यांना बाहेर काढण्याची गरज नाही |
स्क्रू बॅरल मटेरियल — नायट्राइड किंवा बायमेटेलिक?
स्क्रू प्रकार उत्तर देतोकसेतुम्ही प्रक्रिया करा. बॅरल साहित्य उत्तरेहार्डवेअर किती काळ टिकते. बहुतेक तुलना लेख हे पूर्णपणे वगळतात — आणि अकाली अपयशाचा मोठा वाटा येथूनच उद्भवतो.
नायट्राइड बांधकाम
नायट्राइडिंग बेस स्टीलच्या पृष्ठभागावर नायट्रोजन पसरवते, 0.4 ते 0.7 मिमी खोल एक कठीण केस बनवते. 38CrMoAlA संपूर्ण आशियातील मानक बेस स्टील आहे; 34CrAlNi7 nitrides समान उपचारांसाठी अधिक खोल आणि कठीण.
नायट्राइड निवडा जेव्हा:तुम्ही स्वच्छ, न भरलेले रेजिन चालवता — नैसर्गिक PP, PE, PS, ABS. केस पोशाख हाताळते आणि बाईमेटलिक संरक्षण खरेदी करेल ज्यावर तुम्ही कधीही कॉल करत नाही.
मर्यादा:हार्ड केस पातळ आहे. अपघर्षक फिलर्स त्यातून कापतात आणि त्याच्या खाली मऊ कोर स्टील बसते जे वेगाने क्षीण होते.

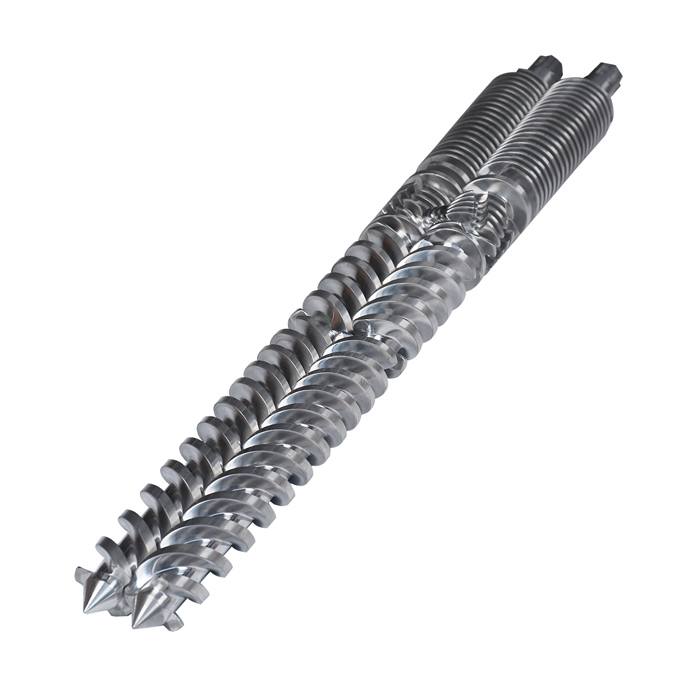

द्विधातू बांधकाम
बिमेटेलिक एक वेगळा पोशाख-प्रतिरोधक मिश्रधातूचा थर जोडतो. स्क्रूवर, EJS हे PTA (प्लाझ्मा ट्रान्सफर आर्क) वेल्डिंगद्वारे लागू करते — Ni60 चे 1.0 ते 1.5 मिमी, Colmonoy 56, किंवा Colmonoy 83. बॅरलवर, मिश्र धातु सेंट्रीफ्यूगल कास्टिंगद्वारे आत जाते — EJS04 मधून EJS01 मधील 2.0 ते 3.0 मिमी.
| मिश्रधातू | रचना | विरोधी पोशाख | विरोधी गंज | कडकपणा |
|---|---|---|---|---|
| Ni60 (स्क्रू) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (स्क्रू) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (स्क्रू) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50-55 |
| EJS01 (बॅरल) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (बॅरल) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50-58 |
| EJS03 (बॅरल) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (बॅरल) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
तुम्ही प्रक्रिया करता तेव्हा द्विधातुवर श्रेणीसुधारित करा:
- ग्लास फायबर किंवा मिनरल फिलर्स - ओरखडा नायट्राइड केस नष्ट करतो
- फ्लेम रिटार्डंट्स - अनेक पॅकेजेस रासायनिकदृष्ट्या आक्रमक असतात
- कठोर पीव्हीसी - एचसीएल बोअरवर हल्ला करते; EJS02 किंवा EJS03 त्याचा प्रतिकार करतात
- पुनर्नवीनीकरण किंवा पोस्ट-ग्राहक फीड - काजळी आणि धातूचे दंड सँडपेपरसारखे वागतात
- कोणतीही ओळ जिथे अपटाइम सेवा जीवन प्रबळ आर्थिक घटक बनवते
काउंटरइंटुटिव्ह तपशील लक्षात घ्या: Colmonoy 83 शोकमीNi60 पेक्षा रॉकवेल कडकपणा, तरीही शीर्ष अँटी-वेअर रेटिंग आहे. मॅट्रिक्समध्ये एम्बेड केलेले टंगस्टन कार्बाइडचे कण अपघर्षक फिलर्सच्या विरूद्ध कार्य करतात — मोठ्या प्रमाणात कठोरता ही घर्षण प्रतिरोधनासारखी गुणधर्म नाही.
EJS निर्मितीबाईमेटलिक स्क्रू बॅरल्ससिंगल स्क्रू, समांतर ट्विन आणि शंकूच्या आकाराच्या जुळ्या भूमितींसाठी सर्व सात मिश्रधातूंच्या श्रेणींमध्ये.
किंमत तुलना — सिंगल वि ट्विन स्क्रू बॅरल
स्क्रू बॅरल्समध्ये कोणतीही यादी किंमत नसते. ते 100% सानुकूल भागांच्या जवळ आहेत आणि किंमत मिश्र धातु ग्रेड, बेस स्टील, पृष्ठभाग उपचार, L/D प्रमाण आणि लांबी प्रतिबिंबित करते. रेखाचित्र न पाहता कॅटलॉगमधून उद्धृत करणारा कोणताही पुरवठादार अंदाज लावत आहे.
पुरवठादारांमध्ये काय आहे ते आहेनातेवाईकखर्च रचना.
| बॅरल प्रकार | सापेक्ष खर्च निर्देशांक | चालक |
|---|---|---|
| सिंगल स्क्रू बॅरल | 1.0× | एक स्क्रू, एक बोअर, साधी भूमिती |
| शंकूच्या आकाराचे दुहेरी स्क्रू बॅरल | 2–4× | दोन टॅपर्ड स्क्रू, जटिल बोअर मशीनिंग |
| समांतर ट्विन स्क्रू बॅरल | ३–५× | दोन स्क्रू, मॉड्यूलर घटक, स्प्लाइन्ड शाफ्ट, विभागीय बॅरल्स |
ट्विन स्क्रू बॅरलची किंमत जास्त आहे कारण मशीनिंग कठीण आहे आणि भागांची संख्या जास्त आहे. जेव्हा प्रक्रियेत मिसळण्याची गरज असते तेव्हा तो प्रीमियम भरणे योग्य आहे — आणि जेव्हा ते होत नाही तेव्हा शुद्ध कचरा.
खरेदीदारांचे वजन कमी असलेले दोन खर्च घटक:
चुकीचा स्क्रू प्रकार उपलब्ध सर्वात महाग चूक आहे.कठोर पीव्हीसी चालवणारा एकच स्क्रू नकार आणि ऱ्हास निर्माण करतो. ते नुकसान काही महिन्यांत बॅरल किमतीतील फरकापेक्षा जास्त आहे.
कमी-निर्दिष्ट सामग्रीची किंमत अति-निर्दिष्टपेक्षा जास्त आहे.काचेने भरलेल्या नायलॉनवरील नायट्राइड स्क्रू बाईमेटेलिक स्क्रूच्या आयुष्याच्या काही भागामध्ये संपतो. स्वस्त भाग दुस-या रिप्लेसमेंट सायकलवर अधिक महाग भाग बनतो.
चिनी स्क्रू बॅरल उत्पादक सामान्यत: तुलनात्मक धातूविज्ञानासाठी युरोपियन समकक्षांपेक्षा 30-50% खाली उद्धृत करतात. अंतर हे श्रम आणि ओव्हरहेडमधून येते, पातळ मिश्रधातूच्या थरांमधून नाही - जर तुम्ही तपशील सत्यापित करा. मिश्रधातूचा दर्जा, थर जाडी आणि साहित्य प्रमाणपत्रासाठी विचारा.
कसे निवडावे - एक चरण-दर-चरण निर्णय फ्रेमवर्क
याद्वारे क्रमाने कार्य करा. प्रत्येक उत्तर पुढील संकुचित करते.
- तुमचे प्राथमिक पॉलिमर काय आहे?वरील साहित्य मार्गदर्शक सारणी तपासा. कठोर पीव्हीसी चर्चा त्वरित संपवते — शंकूच्या आकाराचे जुळे, नाहीalternative
- वितळणे काम करणे आवश्यक आहे, किंवा फक्त वितळणे?जर गोळ्या एकत्र आल्या आणि तुमचे काम वितळणे आणि आकार देणे हे आहे, तर एकच स्क्रू बॅरल ते करते. जर तुम्हाला विखुरणे, प्रतिक्रिया देणे, वाट करणे किंवा मिश्रण करणे आवश्यक असेल तर तुम्हाला जुळे आवश्यक आहेत.
- साहित्य उष्णता-संवेदनशील आहे का?पीव्हीसी, पीव्हीडीसी आणि लाकूड भरलेले संयुगे उच्च कातरणे शिक्षा करतात. शंकूच्या आकाराचे जुळे, कमी गती, कमी कातरणे.
- फीडस्टॉक कोणता फॉर्म घेतो?पावडर आणि कोरडे मिश्रण एकाच स्क्रूमध्ये खराबपणे फीड करतात. ट्विन स्क्रू त्यांना सकारात्मक विस्थापनाद्वारे खाद्य देतात.
- तुमचा लक्ष्य आउटपुट दर काय आहे?त्याच्याशी L/D आणि व्यास जुळवा. तीन वर्षात तुम्हाला आशा असलेल्या आउटपुटला बॅरल आकार देऊ नका - तुम्ही ते आज उपाशी आणि अस्थिर चालवाल.
- तुम्ही या मशीनवर अनेक साहित्य चालवाल का?ट्विन स्क्रू घटक क्रम बदलून पुन्हा कॉन्फिगर करतात. सिंगल स्क्रू करत नाहीत. लवचिकतेची किंमत आहे, परंतु दुसरे मशीन खरेदी करणे देखील नाही.
- कंपाऊंड कोणत्या मिश्रधातूची मागणी करतो?स्वच्छ राळ → नायट्राइड. भरलेले, संक्षारक किंवा पुनर्नवीनीकरण → द्विधातु.
फ्रेमवर्क त्वरीत एकत्रित होते. बहुतेक खरेदीदार स्टँडर्ड एक्स्ट्रुजनसाठी सिंगल स्क्रूवर उतरतात, PVC साठी शंकूच्या आकाराचे जुळे, कंपाउंडिंगसाठी समांतर जुळे — आणि नंतर त्यांचा वास्तविक निर्णय वेळ मिश्र धातुवर घालवतात, जिथे सेवा जीवन प्रत्यक्षात जगते.
स्क्रू बॅरल उत्पादकाला तुमचा कोट कसा सांगायचा
एका कामाच्या दिवसात स्क्रू बॅरल कारखान्याला ही माहिती उद्धृत करणे आवश्यक आहे:
- मशीन बनवणे आणि मॉडेल.स्क्रू बॅरल्स प्रति रेखांकन किंवा प्रति मशीन ब्रँड आणि कोड तयार केले जातात. मॉडेल अनेकदा भूमिती थेट खाली पिन करते.
- स्क्रू प्रकार आणि कॉन्फिगरेशन.एकल, समांतर जुळे किंवा शंकूच्या आकाराचे जुळे. दुहेरी स्क्रूसाठी, सह- किंवा काउंटर-रोटेटिंग लक्षात ठेवा.
- व्यास आणि एल/डी गुणोत्तर.शंकूच्या आकाराच्या जुळ्या मुलांसाठी, आकार पदनाम (55/110, 65/132) दोन्ही धारण करतात.
- राळ आणि फिलर सामग्री — प्रामाणिकपणे."PP" आणि "PP with 25% talc आणि 15% regrind" वेगवेगळ्या पोशाख समस्या आणि भिन्न मिश्रधातूची उत्तरे आहेत. ही एकल ओळ तुम्ही पाठवलेल्या इतर कोणत्याही गोष्टीपेक्षा धातूविज्ञान शिफारशी अधिक चालवते.
- आपल्याकडे असल्यास रेखाचित्र.रेखाचित्र हा अचूक कोट करण्याचा सर्वात वेगवान मार्ग आहे. एकाशिवाय, उत्पादनाचे फोटो अधिक मोठे परिमाण पाठवा — व्यास, लांबी, बाहेरील बाजूचे तपशील.
- नवीन बांधणी की बदली?बदलीसाठी, परिधान मोजमाप आणि जीर्ण झालेल्या भागाचे फोटो कारखान्याला नूतनीकरण नवीन उत्पादनाला मागे टाकतात की नाही हे ठरवण्यास मदत करतात.
स्क्रू बॅरल्स हे सानुकूल भाग आहेत, त्यामुळे इतर कोणत्याही खरेदीपेक्षा येथे रेखाचित्रे अधिक महत्त्वाची आहेत. त्यांना पाठवा, आणि एक गंभीर निर्माता कामाच्या दिवसात कोटेशन घेऊन परत येतो.
EJS कडून तांत्रिक पुनरावलोकन किंवा कोटची विनंती करा— कारखान्याने 1992 पासून जिंतांग बेटावर एकल स्क्रू, समांतर जुळे आणि शंकूच्या आकाराचे जुळे भूमितीमध्ये स्क्रू आणि बॅरल्स तयार केले आहेत.
स्क्रू बॅरल प्रकार निवडताना सामान्य चुका
- एकल स्क्रू बॅरलवर कठोर पीव्हीसी चालवणे.सर्वात महाग आणि सर्वात सामान्य त्रुटी. खराब होणे, काळे डाग, खराब पृष्ठभाग समाप्त. कठोर पीव्हीसीला शंकूच्या आकाराचे जुळे आवश्यक आहे. पूर्णविराम.
- समांतर जुळे वापरणे जेथे शंकूच्या आकाराचे जुळे आहेत.समांतर जुळे कठोर पीव्हीसी प्रोफाइल सहन करतात त्यापेक्षा अधिक कातरणे निर्माण करतात. उच्च स्पेक योग्य स्पेक सारखा नाही.
- मिश्रधातूचे कमी-निर्दिष्ट करणे.कंपाऊंडला द्विधातूची आवश्यकता असते तेव्हा नायट्राइड ऑर्डर करणे. पहिल्या अकाली बदलीवर बचत बाष्पीभवन होते.
- चुकीचे एल/डी गुणोत्तर निवडणे.खूप लहान आणि पॉलिमर पूर्णपणे वितळत नाही — तुम्हाला विरघळते आणि दाब वाढतात. खूप लांब आणि उष्णता तयार होते, ज्यामुळे उष्णता-संवेदनशील रेजिन खराब होतात.
- एकट्या किमतीवर खरेदी.साहित्य प्रमाणपत्रासाठी विचारा. मिश्रधातूच्या थराची जाडी विचारा. समान रेखांकनासाठी प्रत्येक इतर कोट अंतर्गत 40% कोट म्हणजे काहीतरी कापले गेले आहे — सहसा मिश्रधातूची जाडी, कधीकधी मिश्रधातूची जागा.
- बदलण्याच्या वेळी पोशाख तपासणी वगळणे.जीर्ण बॅरलच्या आत एक नवीन स्क्रू पहिल्या दिवसापासून वाढलेल्या क्लिअरन्सवर चालतो. दोन्ही मोजा. त्यांना जुळलेल्या जोडी म्हणून पुनर्स्थित करा किंवा नूतनीकरण करा.
FAQ — सिंगल स्क्रू वि ट्विन स्क्रू बॅरल
पीव्हीसी पाईप एक्सट्रूझनसाठी मी सिंगल स्क्रू बॅरल वापरू शकतो का?
नाही — कठोर पीव्हीसीसाठी नाही.कठोर पीव्हीसी कोरड्या पावडरच्या मिश्रणाच्या रूपात येते ज्याला एकच स्क्रू खराब फीड करतो आणि एका स्क्रूने अनियंत्रितपणे निर्माण केलेल्या कातरलेल्या उष्णतेखाली ते खराब होते. पॉलिमर विघटित होताना हायड्रोजन क्लोराईड सोडतो, ज्यामुळे बोअर कोर्रोड होतो आणि उत्पादनामध्ये काळे ठिपके आणि खराब पृष्ठभाग फिनिश म्हणून दिसतात. शंकूच्या आकाराचे दुहेरी स्क्रू बॅरल पावडरला विश्वासार्हतेने फीड करते, कमी RPM वर चालते आणि खूप कमी कातरते. उच्च प्लास्टिसायझर सामग्रीसह लवचिक पीव्हीसी अधिक क्षमाशील आहे, परंतु कठोर पीव्हीसी पाईप आणि प्रोफाइल शंकूच्या आकाराचे जुळे आहेत.
शंकूच्या आकाराचे आणि समांतर ट्विन स्क्रू बॅरलमधील मुख्य फरक काय आहे?
शंकूच्या आकाराचे जुळे बारीक मेणबत्ती; समांतर जुळे नाहीत.शंकूच्या आकाराच्या ट्विन स्क्रू बॅरलमध्ये दोन टॅपर्ड स्क्रू असतात, जे फीडच्या टोकाला रुंद असतात आणि डायवर अरुंद असतात — 65/132 सारख्या दोन अंकांनी नियुक्त केले जातात. मोठे फीड एन्ड पावडर सहज पकडते आणि टेपर कमी कातरणासह सामग्री कॉम्पॅक्ट करते, जे उष्णता-संवेदनशील कठोर PVC आणि WPC ला अनुकूल असते. समांतर ट्विन स्क्रू बॅरल त्याच्या लांबीचा व्यास स्थिर ठेवतो, स्प्लिंड शाफ्ट्सवर मॉड्यूलर स्क्रू घटक चालवतो आणि अधिक मिक्सिंग तीव्रता देतो. समांतर जुळे कंपाउंडिंग आणि मास्टरबॅच हाताळतात; शंकूच्या आकाराचे जुळे पीव्हीसी हाताळतात.
ट्विन स्क्रू बॅरल सिंगल स्क्रू बॅरलपेक्षा नेहमीच चांगले असते का?
नाही. दुहेरी स्क्रू बॅरल नेहमीच चांगले नसते - ते मिसळणे चांगले असते.प्री-कंपाउंडेड पेलेट्स वितळण्यासाठी आणि त्यांना स्थिर दाबाने पंप करण्यासाठी, एकच स्क्रू बॅरल खर्च आणि जटिलतेच्या काही अंशाने जुळते किंवा जुळते. एचडीपीई पाईप लाईन्स, एलडीपीई फिल्म लाईन्स आणि एबीएस शीट लाईन्स जगभरात सिंगल स्क्रूवर चालतात कारण त्यांची सामग्री तयार होते आणि त्यांच्या प्रक्रियेला कंपाऊंडिंगची आवश्यकता नसते. त्या कामासाठी ट्विन स्क्रू बॅरल खरेदी करणे म्हणजे निष्क्रिय बसलेल्या क्षमतेसाठी 3-5× भरणे.
एका स्क्रूच्या तुलनेत ट्विन स्क्रू बॅरलची किंमत किती आहे?
तुलनात्मक सिंगल स्क्रू बॅरलच्या सापेक्ष शंकूच्या आकाराच्या जुळ्यासाठी 2–4× आणि समांतर जुळ्यांसाठी 3-5× ची अपेक्षा करा.प्रीमियम हार्ड मशीनिंग, उच्च भागांची संख्या आणि मॉड्यूलर घटकांमधून येतो. स्क्रू बॅरल्समध्ये कोणतीही सूची किंमत नसते — वास्तविक संख्या मिश्र धातुचा दर्जा, बेस स्टील, पृष्ठभाग उपचार, L/D प्रमाण आणि लांबी यावर अवलंबून असते, म्हणून कोणताही निर्माता कॅटलॉगऐवजी तुमच्या ड्रॉइंगमधून कोट करतो. चिनी उत्पादक सामान्यत: समतुल्य धातुकर्मासाठी युरोपियन समकक्षांपेक्षा 30-50% कमी किंमत देतात.
EJS सिंगल स्क्रू आणि ट्विन स्क्रू बॅरल दोन्ही बनवू शकतो का?
होय.EJS एक्सट्रूडर स्क्रू बॅरल्स (सिंगल स्क्रू प्रकार, Ø14–500 मिमी), समांतर ट्विन स्क्रू बॅरल्स (Ø20–250 मिमी), आणि शंकूच्या आकाराचे ट्विन स्क्रू बॅरल्स (30/70 ते 188/330) बनवते — एक्सट्रूजन भूमितींची संपूर्ण श्रेणी. कारखाना नाइट्राइड आणि बाईमेटेलिक कन्स्ट्रक्शनमध्ये, मशीन मॉडेलमधून प्रति ड्रॉइंग किंवा रिव्हर्स-इंजिनियरमध्ये इंजेक्शन मोल्डिंग स्क्रू बॅरल्स, रबर स्क्रू बॅरल्स, स्क्रू एलिमेंट्स आणि बॅरल विभाग देखील तयार करतो.
माझ्या सिंगल स्क्रू एक्स्ट्रूडरसाठी मी कोणते L/D प्रमाण निवडावे?
तुमच्या राळच्या वितळण्याच्या मागणीशी L/D जुळवा: 20:1 ते 25:1 सहज-वितळणाऱ्या, उष्णता-संवेदनशील सामग्रीसाठी; 25:1 ते 33:1 सामान्य हेतूच्या कामासाठी; 33:1 ते 36:1 जेव्हा तुम्हाला अतिरिक्त वितळण्याची लांबी किंवा वेंटेड विभाग आवश्यक असेल.लहान L/D निवासाची वेळ मर्यादित करते आणि उष्णता-संवेदनशील पॉलिमरचे संरक्षण करते. जास्त काळ L/D वितळणा-या क्षेत्राला त्याचे कार्य पूर्ण करण्यासाठी खोली देते — उच्च-स्निग्धता रेजिन किंवा उच्च आउटपुट दरांसाठी आवश्यक — परंतु अधिक उष्णता निर्माण करते, ज्यामुळे खराब होणाऱ्या सामग्रीस शिक्षा होते.
माझे स्क्रू बॅरल बदलण्याची आवश्यकता असल्यास मला कसे कळेल?
त्याच स्क्रूच्या वेगाने आउटपुट घसरणे हे पहिले लक्षण आहे.वाढत्या वितळलेले तापमान, समान थ्रूपुटसाठी उच्च ड्राइव्ह करंट आणि गुणवत्ता ड्रिफ्ट डाय सुधारू शकत नाही यावर देखील लक्ष द्या. मापनासह पुष्टी करा: स्क्रू खेचा, मायक्रोमीटरने फ्लाइट ओडी मोजा आणि अनेक स्थानांवर बोअर गेजसह बोर आयडी आणि रेडियल क्लिअरन्सची गणना करा. जेव्हा क्लीयरन्स नवीन मूल्याच्या अंदाजे दुप्पट पोहोचते, तेव्हा बॅरल बदलण्याच्या योजनेवर जाते. नवीन म्हणून जवळपास तिप्पट, बहुतेक प्रोसेसर बदलतात.
सिंगल वि ट्विन स्क्रू बॅरलचे आयुष्य किती आहे?
सेवा जीवन स्क्रू प्रकारापेक्षा कंपाऊंडवर अवलंबून असते.स्वच्छ पीई चालवणारा नायट्राइड सिंगल स्क्रू वर्षानुवर्षे कल्पना ठेवू शकतो; 30% काचेने भरलेल्या नायलॉनवरील समान स्क्रूला त्या वेळेच्या काही भागांमध्ये बदलण्याची आवश्यकता असू शकते. बाईमेटेलिक बांधकाम अपघर्षक आणि संक्षारक कर्तव्याचे आयुष्य लक्षणीयरीत्या वाढवते. दुहेरी स्क्रूवर, परिधान विशिष्ट घटकांवर लक्ष केंद्रित करते — प्रथम ब्लॉक्स मळणे — म्हणून बदलणे म्हणजे बहुतेक वेळा संपूर्ण स्क्रूऐवजी परिधान केलेल्या पोझिशन्सची अदलाबदल करणे. तुमच्या राळ बद्दल न विचारता सार्वत्रिक तासांचा आकडा उद्धृत करणारा कोणताही पुरवठादार अंदाज लावत आहे.
निष्कर्ष
नियम लहान आहे:वितळण्यासाठी आवश्यक असलेल्या बॅरलशी जुळवा, ब्रोशरच्या शिफारसीनुसार नाही.
- वितळणे आणि प्री-कंपाउंडेड गोळ्या पोहोचवणे?सिंगल स्क्रू बॅरल. सोपे, स्वस्त आणि नोकरीच्या समान.
- मिक्सिंग, कंपाउंडिंग, फिलिंग, व्हेंटिंग किंवा रिॲक्टिंग?समांतर ट्विन स्क्रू बॅरल. इतर काहीही agglomerates dispers.
- कठोर पीव्हीसी किंवा डब्ल्यूपीसी?शंकूच्या आकाराचे दुहेरी स्क्रू बॅरल. नॉन-निगोशिएबल.
मग आपले खरे लक्ष मिश्रधातूवर घालवा. प्रक्रिया कार्य करते की नाही हे स्क्रू प्रकार निर्धारित करते; बॅरल मटेरियल किती काळ काम करत राहते हे ठरवते. स्वच्छ राळासाठी नायट्राइड, अपघर्षक, संक्षारक किंवा पुनर्नवीनीकरण केलेल्या कोणत्याही गोष्टीसाठी द्विधातुयुक्त.
EJS एक्सट्रूडर स्क्रू बॅरल्स (सिंगल स्क्रू) आणि ट्विन स्क्रू बॅरल्स — शंकूच्या आकाराचे आणि समांतर — एक्सट्रूझन ऍप्लिकेशन्सच्या संपूर्ण श्रेणीसाठी, नायट्राइड आणि बाईमेटेलिक कन्स्ट्रक्शनमध्ये बनवते. तुमचे मशीनचे मॉडेल, रेखाचित्र आणि तुम्ही प्रत्यक्षात चालवलेले राळ पाठवा:तांत्रिक सल्ला किंवा कोटची विनंती करा.
